Filtro de absorción de agua económico caf200

Resumen de los principios

Esta serie de filtros hidroeléctricos económicos combina las ventajas de la filtración de alta calidad y las funciones de autolimpieza para proporcionar un suministro continuo de agua a los clientes desde diferentes fuentes de agua (aguas residuales, embalses, ríos, lagos, etc.). El filtro se puede utilizar ampliamente en aplicaciones industriales, municipales y de riego. Su componente principal es un filtro hecho de acero inoxidable con una gran superficie abierta para soportar altas cargas y presiones de contaminación. La autolimpieza se realizará cuando la diferencia de presión del filtro (△ p) alcance el valor preestablecido [0,5 Bar (7psi)]. La válvula de descarga de aguas residuales se abre, la presión se libera a través del tapón hidráulico y el flujo de agua se descarga a través de la válvula de descarga de aguas residuales. La presión en la Cámara del Motor hidráulico y en el interior de la tubería de succión se reduce considerablemente, y el Motor hidráulico impulsa la tubería de succión y la boquilla de succión a girar y moverse verticalmente, succionando la suciedad a través de la boquilla de succión y limpiando la pared interior de todo el filtro. El proceso de lavado tarda 5 segundos. Al final del proceso, la válvula de alcantarillado está cerrada y el filtro está limpio.En toda la limpiezaEl suministro de agua durante el proceso es ininterrumpido.

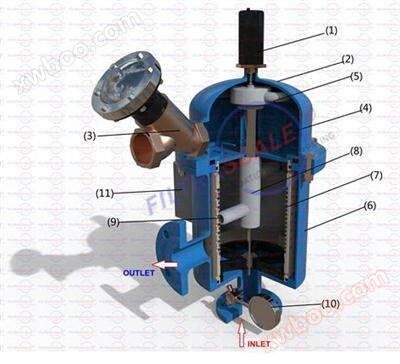

1. pistón hidráulico 2, carcasa 3, válvula de alcantarillado 4, Cámara de alcantarillado 5, Motor hidráulico

7. filtro 8, eje de succión 9, boquilla 10, manómetro 11, controlador

Criterios

• Cantidad de agua tratada en una sola unidad: 10~.200m3/h

• Presión mínima de trabajo: 2 Bar (30 psi)

• Presión de trabajo: ≤ 10 bar (150 psi), ≤ 16 Bar

• Pérdida de presión al limpiar el filtro: 0,1 bar (2psi)

• Temperatura del agua de trabajo: ≤ 65oC(149oF)

• Rango de precisión de filtrado: 25 - 400 micras

• Cantidad de agua necesaria para la autolimpieza: 2 - 4 "filtro, - 8 litros; filtro 4S - 8", "25 litros

• Tiempo de autolimpieza: 5 segundos

• Modo de control de autolimpieza: diferencia de presión, tiempo y manual

• Modo de control eléctrico: DC 12v; AC 24v

• La autolimpieza del filtro depende completamente de la presión del agua en la tubería del sistema, sin potencia externa.

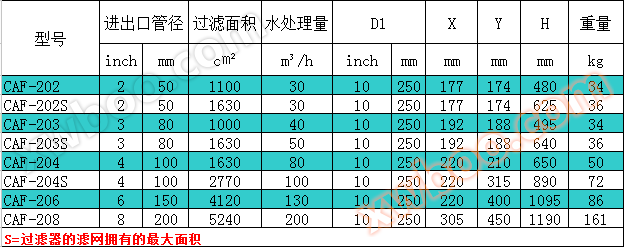

Parámetros técnicos

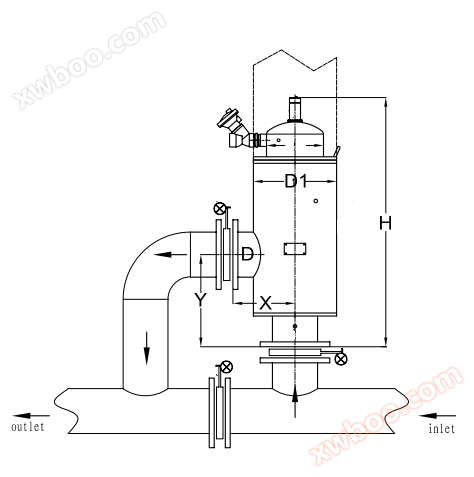

Tamaño de la instalación

Aplicaciones especiales

Presión de trabajo: hasta 16 bar.

Temperatura del agua de trabajo: ≤ 95¿⁰ qué?C.

Protección contra heladas: sistema de control especial para condiciones climáticas frías.

Tensión: 110 v, 220 v, fase única, 24 V y solar.

Nota:Se puede elegir la limpieza eléctrica o la limpieza hidráulica en función de la presión de trabajo del filtro.
