Filtro de tela de filtro de disco giratorio de fibra

I. Resumen del filtro de disco giratorio de fibra

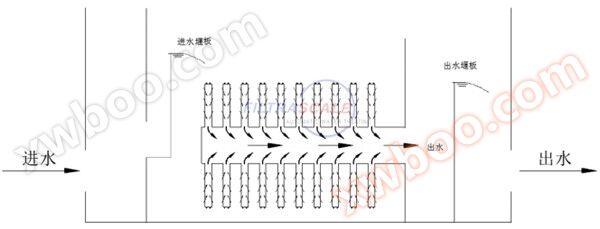

Diagrama de flujo del filtro de disco giratorio de fibra

El Estado de funcionamiento del filtro de disco giratorio de fibra incluye: filtrado, lavado de fondo y estado de descarga de barro.

Filtración: entrada y salida de aguas residuales, el flujo gravitacional de aguas residuales entra en el filtro, haciendo que todos los discos filtrantes estén sumergidos en aguas residuales. Se instala un vertedero de agua en el filtro para que el agua en el filtro sea uniforme y la entrada de agua produzca una baja perturbación. Las aguas residuales se filtran a través de un paño filtrante, y después de que el líquido filtrante es recogido por el tubo de aire medio, se descarga en el filtro a través del vertedero de salida de agua. Durante el proceso de limpieza, la filtración todavía está en curso. Por lo tanto, la filtración es continua durante todo el proceso de operación.

Lavado de fondo: algunos lodos en la filtración se absorben en la tela filtrante de lana de fibra, formando gradualmente una capa de lodos. Con la acumulación de lodos en la tela filtrante, la resistencia de filtración de la tela filtrante aumenta, y el nivel del agua del filtro aumenta gradualmente. El sensor de presión en el filtro monitorea los cambios en el nivel del líquido en el tanque. cuando el nivel del líquido en el tanque alcanza el valor de configuración de limpieza (alto nivel del agua), el controlador lógico automático puede iniciar la bomba de lavado inverso y comenzar el proceso de limpieza. El tiempo y el ciclo de lavado se pueden ajustar. Los lodos de la tela filtrante se descargan del sistema de drenaje de la fábrica a través del dispositivo de bombeo inverso y a través de la bomba de agua de lavado inverso. Al enjuagar de nuevo, el filtro se puede filtrar continuamente.

Descarga de barro: hay un fondo de estanque en forma de cubo debajo de la placa giratoria de filtrado de la placa giratoria de fibra, que es propicio para la recolección de lodos en el Fondo del estanque. La deposición del Fondo del tanque de lodos reduce la cantidad de lodos en la tela filtrante, lo que puede prolongar el tiempo de filtración y reducir la cantidad de agua de lavado. Después de un período de tiempo establecido, el PLC inicia la bomba de descarga de lodo y devuelve el lodo al sistema de drenaje de la planta a través de un tubo de descarga de lodo perforado en el Fondo de la piscina. Entre ellos, el intervalo de descarga de barro y la duración de la descarga de barro se pueden ajustar.

Además, cuando el sistema de tratamiento frente al filtro falla, se puede activar el sistema de descarga de barro para desempeñar el papel de vaciar el filtro.

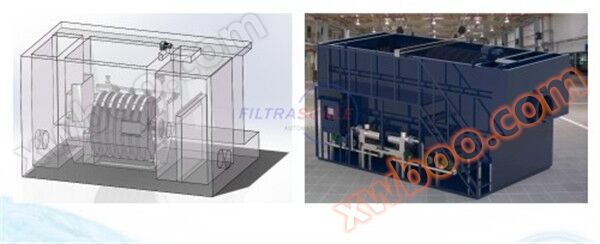

Estructura del filtro de disco giratorio de fibra

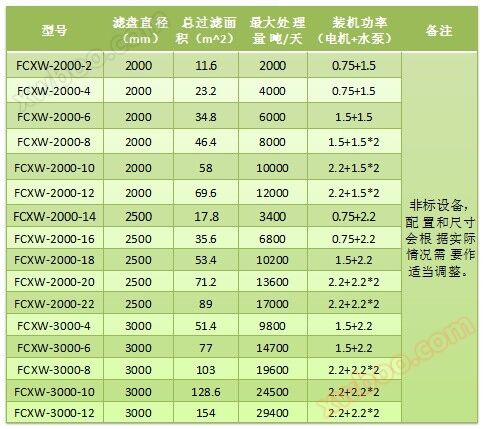

2. tabla de selección de la serie de discos giratorios de fibra

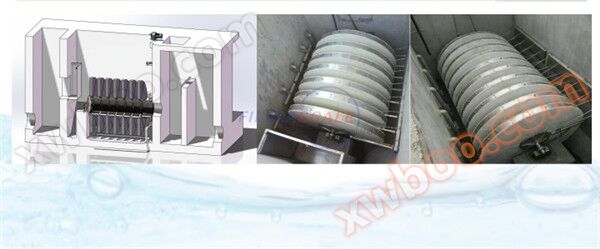

Estructura del filtro de disco giratorio de fibra

3. filtro de fibra de chip vertical

El Estado de funcionamiento del filtro de fibra vertical incluye: filtrado, lavado de fondo y estado de descarga de barro.

Filtración: el flujo gravitacional de aguas residuales entra en el filtro, que está equipado con un vertedero de agua. La tela filtrante es completamente sumergida, las aguas residuales entran a través del exterior de la tela filtrante, el líquido filtrante se recoge a través de la tubería de aire inferior y la gravedad circula a través del vertedero de salida de agua para descargar el filtro. Todo el proceso es continuo.

Lavado de fondo: algunos lodos en la filtración se absorben en el exterior de la tela filtrante, formando gradualmente una capa de lodos. Con la acumulación de lodos en la tela filtrante, la resistencia de filtración de la tela filtrante aumenta, y el nivel del agua del filtro aumenta gradualmente. Cuando el nivel de líquido en la piscina alcanza el valor de configuración de limpieza (alto nivel de agua), el controlador lógico automático puede iniciar la bomba de succión inversa y comenzar el proceso de limpieza. Al enjuagar de nuevo, el filtro se puede filtrar continuamente.

3 filas de barro: hay un fondo de estanque en forma de cubo debajo de la placa filtrante del filtro de fibra, lo que favorece el lodo del Fondo del estanque.

Colección. La deposición del Fondo del tanque de lodos reduce la cantidad de lodos en la tela filtrante, lo que puede prolongar el tiempo de filtración y reducir la cantidad de agua de lavado. Después de un período de tiempo establecido, el PLC inicia la bomba de descarga de lodo y devuelve el lodo al sistema de drenaje de la planta a través de un tubo de descarga de lodo perforado en el Fondo de la piscina. Entre ellos, el intervalo de descarga de barro y la duración de la descarga de barro se pueden ajustar.

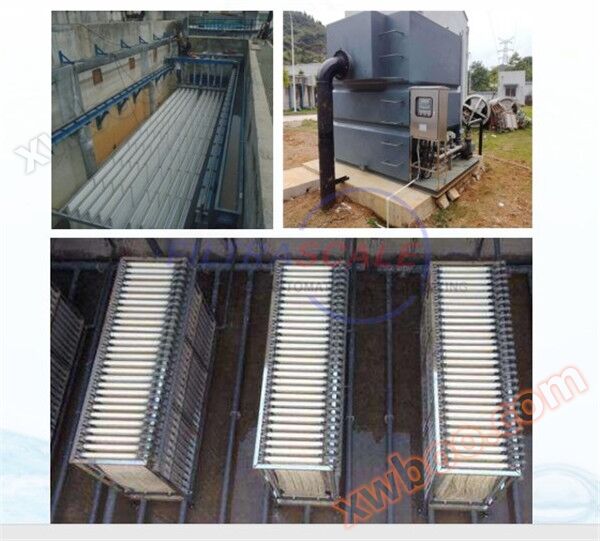

Filtro de disco giratorio de fibra vertical

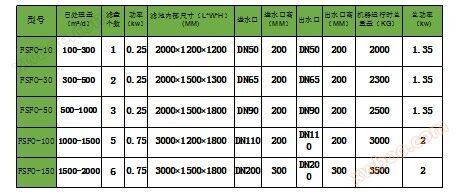

4. tabla de selección de la serie de filtros de fibra de chip vertical

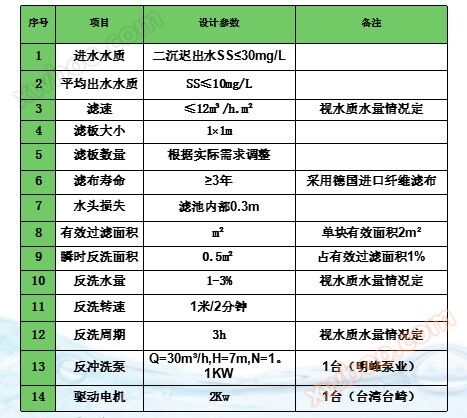

V. parámetros de diseño

Filtro de disco giratorio de fibra vertical
